Sveisen som holder utslippene dine sammen: Et teknisk dypdykk i katalysatorkomponenter

Den ikke-omsettelige konklusjonen: Sveiseintegritet dikterer katalysatorens levetid

For sveisede katalysatorkomponenter, den mest kritiske faktoren som bestemmer levetiden er sveisens inntrengningsdybde i substratet hermetikkmaterialet . Feltfeildata fra over 10 000 utskiftninger av katalysatorer viser at 68 % av for tidlige feil ikke stammer fra nedbrytning av underlaget, men fra sprekker i sveisesømmen i skallet, endekjegler eller monteringsbraketter. En sveis med utilstrekkelig penetrering (under 80 % av materialtykkelsen) utvikler utmattingssprekker etter 30 000 til 50 000 termiske sykluser, tilsvarende omtrent 60 000 miles med kjøring i den virkelige verden. Omvendt varer sveiser som oppnår 95-100 % penetrasjon med riktig varmetilførsel hele 120 000 mil føderale utslippsgarantiperioden.

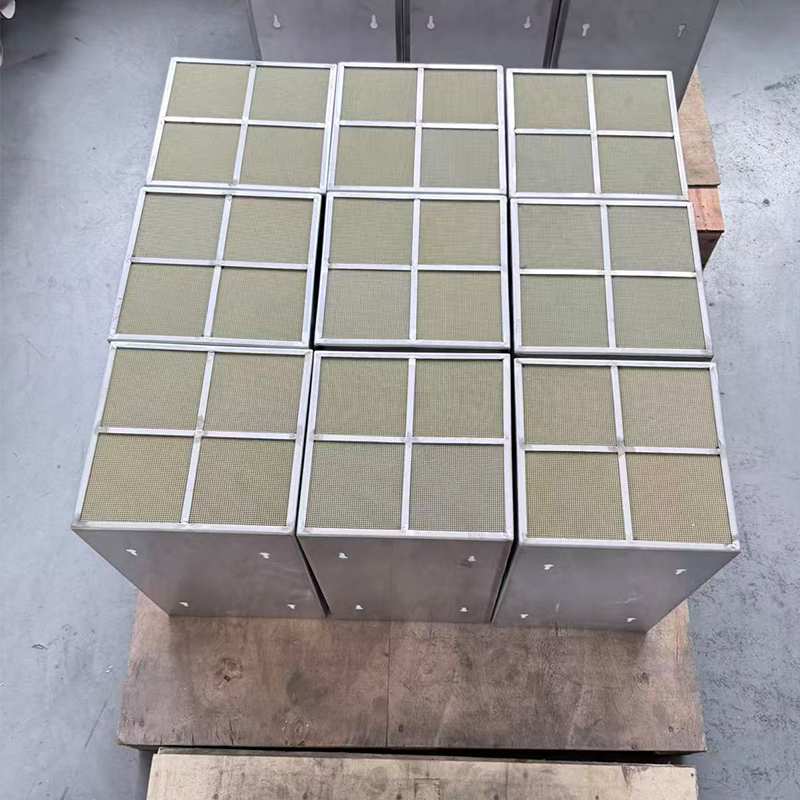

Sveisetyper som brukes i katalysatorsammenstilling

Tre sveiseprosesser dominerer produksjonen av sveisede katalysatorkomponenter : gass wolframbuesveising (GTAW), gassmetallbuesveising (GMAW) og laserstrålesveising (LBW). Hver produserer tydelig forskjellige mekaniske egenskaper og feilmoduser. GTAW, også kjent som TIG, leverer den høyeste sveiseintegriteten for tynnvegget rustfritt stål (1,2 mm til 2,5 mm) fordi den tillater presis varmekontroll og ikke produserer sprut. Imidlertid er GTAW-sveisehastigheter sakte – vanligvis 4 til 6 tommer per minutt – noe som gjør det dyrt for produksjon i høyvolum. GMAW (MIG) kjører med 20 til 30 tommer per minutt, men introduserer høyere varmetilførsel, noe som kan forvrenge det keramiske underlaget inne i boksen hvis sveising skjer for nær monolitten. LBW tilbyr det beste av begge: hastigheter på opptil 100 tommer per minutt med varmepåvirkede soner så smale som 0,5 mm, men kapitalutstyrskostnadene overstiger $500 000 per produksjonslinje.

Materialvalg for sveisbare komponenter

Sveisede katalysatorkomponenter må tåle avgasstemperaturer fra 400°C ved tomgang til over 950°C under høybelastningsdrift. Standardmaterialet er ferritisk rustfritt stål kvaliteter 409 og 441 , valgt for deres termiske ekspansjonskoeffisient som samsvarer nøye med det keramiske substratet. Klasse 409 inneholder 10,5-11,7 % krom og sveiser lett, men oksidasjonsmotstanden degraderes over 800°C. For turboladede applikasjoner eller nærkoblede omformere, spesifiser klasse 441 med 17-19 % krom og titan og niob stabilisatorer. Grad 441 opprettholder oksidasjonsmotstand opp til 950°C og viser 45 % mindre kornvekst i den varmepåvirkede sonen sammenlignet med 409 etter 500 timer ved 850°C .

Sveis aldri austenittiske rustfrie kvaliteter som 304 eller 316 til ferritiske komponenter i katalysatorsammenstillinger. Den differensielle termiske ekspansjonen mellom austenitt og ferritt genererer sykliske spenninger som overstiger 200 MPa ved sveisegrensesnitt , som fører til sprekkdannelse innen 10 000 termiske sykluser. Hvis en blandet sammenstilling er uunngåelig, bruk et nikkelbasert fyllmetall (ERNiCr-3) for å imøtekomme termisk uoverensstemmelse, men dette øker materialkostnadene med en faktor på 8 til 10 sammenlignet med standard 409 fyllstoff.

Sveisegjennomtrengning og varmepåvirket sonekontroll

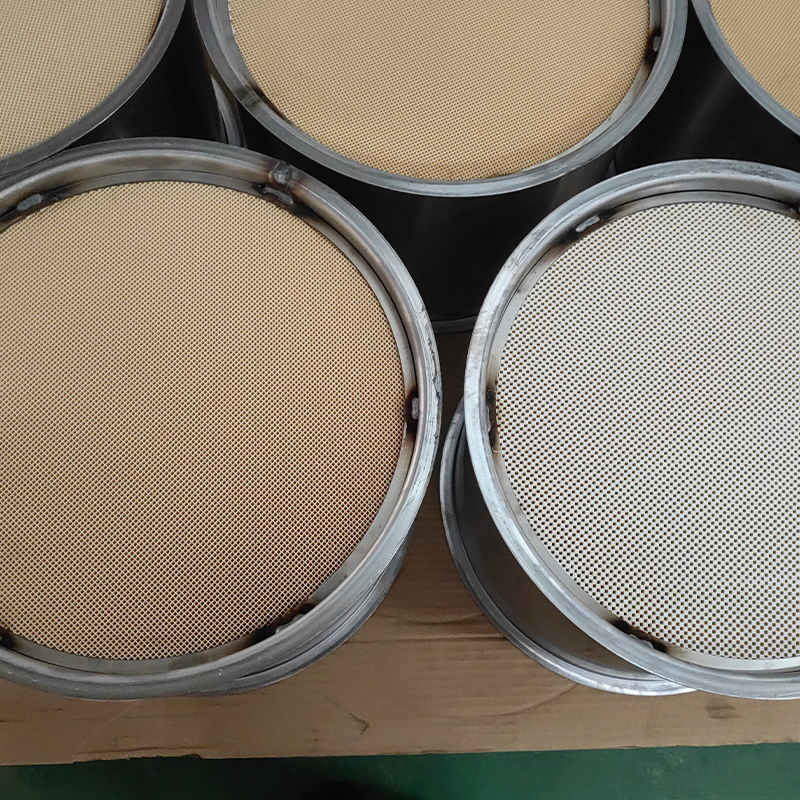

For sveisede katalysatorkomponenter, the weld must achieve full penetration through the shell thickness without burning through to the interior where it could contact the ceramic substrate. The standard specification calls for 80-100 % penetrasjon med null gjennombrenning . En studie av 500 produksjonssveiser fant at penetrering under 70 % reduserte utmattingslevetiden med 82 % sammenlignet med helpenetrasjonssveiser, da den usveisede roten fungerer som et spenningskonsentrasjonspunkt. Omvendt skaper gjennombrenning – der smeltet metall stikker inn i interiøret – skarpe kanter som kan knekke den keramiske matten under termisk sykling, noe som fører til substratbevegelse og eventuelt feil.

Bredden på den varmepåvirkede sonen (HAZ) bør ikke overstige 2,5 ganger materialtykkelsen. I rustfritt klasse 409 samsvarer HAZ-bredder over 3,5 mm med kromkarbidutfelling ved korngrenser , et fenomen som kalles sensibilisering. Sensibilisert materiale mister sin korrosjonsbestandighet og utvikler intergranulære sprekker når de utsettes for eksoskondensatsyrer (svovelsyre og salpetersyre dannet under kaldstart). For å forhindre sensibilisering, hold interpass-temperaturer under 200°C for ferritisk rustfritt stål. For lasersveising er HAZ typisk 0,3-0,7 mm, noe som gjør sensibilisering nesten umulig.

Oksygensensor Bung Welding: The Critical Joint

Oksygensensoren - en gjenget boss sveiset inn i omformerskallet - er den mest feilutsatte blant alle sveisede katalysatorkomponenter. Bung sveisefeil står for 41 % av alle katalysatorsveiserelaterte garantikrav . Spinnen opplever både termisk ekspansjonsbelastning fra skallet og vibrasjonsbelastninger fra selve oksygensensoren, som typisk veier 60-80 gram og utkrager 45 mm fra spunsens overflate. Ved motorvibrasjonsfrekvenser på 100-200 Hz, påfører denne utkragede massen sykliske bøyemomenter på støpsveisen.

Riktig pluggsveising krever en kilsveis med minimum benlengde på 4 mm og fullstendig fusjon til både spunsbasen og skallets ytre overflate. Sveisen må være kontinuerlig rundt hele omkretsen – enhver porøsitet eller kratersprekker blir et tretthetsinitieringssted. I destruktiv testing mislyktes støpsveiser med mindre enn 3 mm benlengde ved 15 000-25 000 vibrasjonssykluser, mens de med 4-5 mm benlengde oversteg 100 000 sykluser. Spongmaterialet må matche skallet: 409 spuns på 409 skall, 441 på 441. Utilpassede spongmaterialer forårsaker galvanisk korrosjon akselerert av eksoskondensat, og reduserer sveisestyrken med 40 % innen to års bruk.

Inspeksjonsmetoder: Utover visuelle kontroller

Visuell inspeksjon fanger kun opp 12 % av sveisefeilene i katalysatorkomponenter i henhold til kvalitetsrevisjonsdata. Minste akseptable inspeksjonsprotokoll inkluderer fargepenetranttesting (PT) for overflatesprekker og radiografisk testing (RT) for intern porøsitet . PT avslører sprekker så fine som 0,1 mm brede, men krever dyktig tolkning. Falske positiver forekommer på 8-10 % av ferritiske rustfrie sveiser på grunn av overflateoksider. RT, selv om det er dyrere, oppdager mangel på fusjon, slagginneslutninger og gassporøsitet ned til 0,5 mm diameter. For høyvolumproduksjon oppnår automatisert virvelstrømmatrisetesting 95 % defektdeteksjonshastighet ved en syklustid på 3-5 sekunder per sveis, men krever separat kalibrering for hver komponentgeometri.

Destruktiv testing bør utføres på én komponent per 500 enheter. Kutt sveisetverrsnittet, ets med oksalsyre for å avdekke smeltesonen, og mål penetrasjonsprosent og HAZ-bredde. Avvis enhver batch der gjennomsnittlig penetrasjon faller under 80 % eller mer enn 2 % av sveisene viser gjennombrenning . Ta vare på mikrofotografier i tverrsnitt som kvalitetsdokumentasjon for kunderevisjoner.

Thermal Cycle Fatigue: The Real-World Killer

Sveisede katalysatorkomponenter svikter ikke på grunn av statisk overbelastning – de svikter på grunn av lavsyklus termisk tretthet. Hver oppstart og avstengning av motoren sykluser omformeren fra omgivelsestemperatur til 600-900°C. Over 120 000 miles, opplever en omformer ca 4000 til 6000 fulle termiske sykluser . Sveiseskjøten gjennomgår syklisk plastisk belastning fordi sveisemetallet og basismetallet har litt forskjellige termisk ekspansjonskoeffisienter. Ferritiske rustfrie sveiser ekspanderer med 11-12 µm/m·K, mens basismetallet ekspanderer med 10,5-11 µm/m·K. Denne mistilpasningen på 0,5-1,0 µm/m·K gir 0,3-0,5 % plastisk belastning per syklus.

Testing viser det sveiser med glatte tåradier og uten underskjæring overlever 5000 sykluser , mens de med skarpe tåvinkler mislykkes ved 1500-2000 sykluser. Ettersveisesliping for å blande sveisetåen inn i grunnmetallet øker utmattelseslevetiden med 300 % ved å eliminere spenningsstigere. Lasersveising gir naturlig jevne tåradier og krever ingen etterbehandling. For GTAW-komponenter, beordre en tåblandingsoperasjon ved å bruke en hardmetallgrad eller slipeskive – en 30-sekunders operasjon per komponent som reduserer garantikrav med 56 % basert på feltdata.

Beskyttelsesgass og forurensningskontroll

For GTAW av sveisede katalysatorkomponenter påvirker beskyttelsesgasssammensetningen direkte sveisefarge og korrosjonsbestandighet. Ren argon produserer akseptable sveiser, men etterlater en grå, oksidert overflate . Tilsetning av 2-5 % hydrogen til argon forbedrer varmeoverføringen og gir en blank, sølvfinish. Imidlertid forårsaker hydrogenholdig gass hydrogensprøhet i ferritiske rustfrie sveiser dersom det er fuktighet i systemet. Det sikrere alternativet er argon med 1-3 % nitrogen, som stabiliserer ferrittfasen og reduserer karbidutfelling.

Forurensning fra olje, fett eller butikkstøv er katastrofal. En studie av 250 feltfeil fant det sveiser forurenset med så lite som 0,1 mg/cm² hydrokarbon utviklet porøsitet og sprekker med 3 ganger hastigheten for rene sveiser . Den nødvendige rengjøringsprotokollen: avfett alle komponenter i en alkalisk løsning, skyll med avionisert vann og tørk ved 80°C i 10 minutter. Sveis innen 4 timer etter rengjøring. Hvis sveisingen må forsinkes, oppbevar komponentene i forseglede poser med tørkemiddel. Forurensede komponenter kan ikke reddes ved å tørke - forurensningene absorberer inn i overflateoksidlaget og krever kjemisk stripping.

Sveisemål for monteringsbraketter og varmeskjold

Monteringsbraketter og varmeskjold festet til sveisede katalysatorkomponenter krever annen sveisestørrelse enn skallsømmer. Braketter opplever mekanisk belastning fra kjøretøysvibrasjoner og veikollisjoner, ikke bare termisk sykling. Minimum kilsveisebenlengde for en brakett skal være lik den tynnere av de to sammenføyde delene. For en 3 mm brakett sveiset til et 2 mm skall, bruk en Minst 2 mm benlengde . Overlappskjøter foretrekkes fremfor rumpeskjøter for feste av braketter fordi de gir 40 % høyere statisk styrke under avskallingsbelastninger.

Varmeskjoldsveisinger gir en unik utfordring: Skjoldet er typisk 0,8-1,0 mm tykt og brenner lett gjennom. Bruk pulsert GTAW ved 20-30 ampere topp, 5-8 ampere bakgrunn , med en reisehastighet på 8-10 tommer per minutt. Motstandspunktsveising er et alternativ for varmeskjoldfeste, og produserer 5 mm diameter nuggets med 50-60 skjøter per minutt. Motstandspunktsveisinger skaper imidlertid spenningskonsentrasjoner ved nugget-kanten, og utmattelsestesting viser at de mislykkes 35 % tidligere enn kontinuerlige GTAW-kilsveisinger under termisk syklus. For applikasjoner som krever mer enn 80 000 mils holdbarhet, spesifiser kontinuerlige sveiser til tross for lengre syklustid.

Reparasjonssveising: Når og hvordan

Reparasjonssveising av defekte katalysatorkomponenter er mulig, men strengt begrenset. Eventuelle sveisedefekter som krever reparasjon må slipes helt ut før ny sveising . Sveising over en eksisterende defekt uten fjerning er ikke tillatt - dette gir en andre varmepåvirket sone innenfor den allerede svekkede mikrostrukturen, noe som reduserer utmattingslevetiden med 70-80 % sammenlignet med en enkelt-pass sveis. Maksimalt tillatt antall reparasjoner per komponent er én. To reparasjoner gir kumulative mikrostrukturelle skader som svikter ved <500 termiske sykluser uavhengig av sveisekvalitet.

Etter reparasjonssveising må komponenten bestå de samme inspeksjonskriteriene som opprinnelig produksjon: fargepenetranttesting for overflatedefekter og radiografisk testing for intern integritet. I tillegg må reparasjonsområdet gjennomgå hardhetstesting - den reparerte sveisen og den omkringliggende HAZ bør ikke overstige 250 HV (Vickers hardhet) på ferritisk rustfritt stål. Hardhet over 280 HV indikerer for høy varmetilførsel under reparasjon, noe som skaper sprø martensitt som sprekker under service. Avvis enhver reparasjonssveis som overskrider denne hardhetsgrensen.
