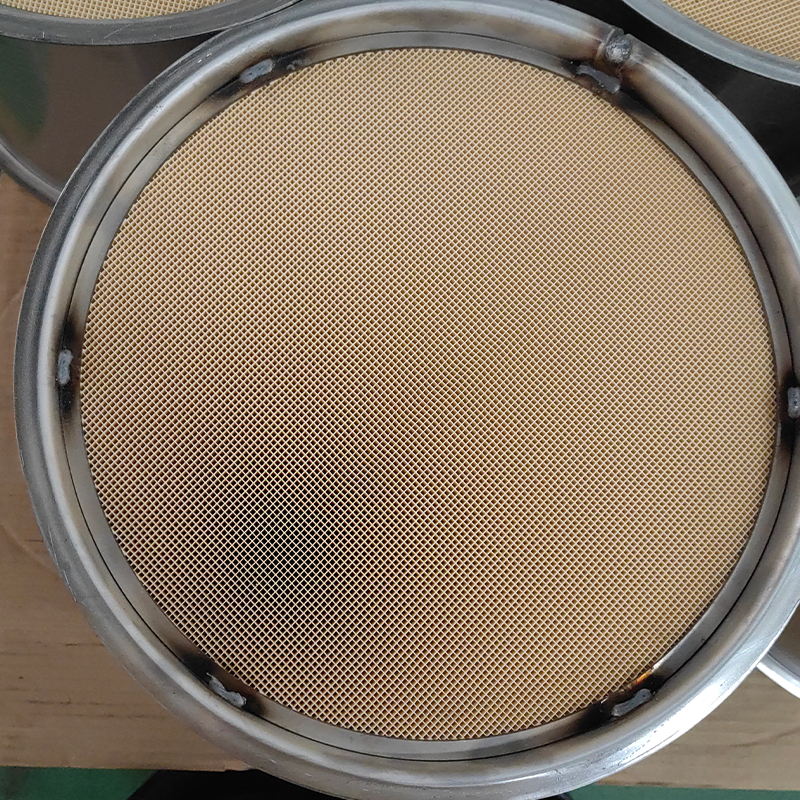

Treveis katalysator (TWC) sveiset stykke

Den sveisede treveiskatalysatoren (TWC) er en av kjernekomponentene i et bileksosanlegg, og dens produksjonsprosess og kvalitet påvirker direkte kjøretøyets utslippsytelse, sikkerhet og levetid.

1. Hva er en TWC-sveiset enhet?
En TWC-sveiset sammenstilling er ikke en enkelt komponent, men en integrert modul som består av flere metalldeler sammenføyd gjennom sveiseprosesser. Dens kjerneformål er å gi et stabilt og effektivt bolig- og installasjonsmiljø for edelmetallkatalysatorene (platina, palladium, rhodium).
En typisk TWC-sveiset sammenstilling består vanligvis av følgende elementer:
(1) Katalysatorskall: Typisk en dobbeltlagsstruktur der det indre laget holder katalysatorsubstratet, mens det ytre laget fungerer som et varmeskjold, som gir isolasjon og beskyttelse.
(2) Katalysatorsubstrat: Vanligvis en honeycomb keramisk eller metallisk bærer belagt med katalytisk materiale.
(3)Matte: En svellende matte plassert mellom underlaget og skallet for å gi fiksering, demping og forsegling, og forhindrer skade på underlaget og eksoslekkasje.
(4) Innløps-/utløpsrør: Rør som kobler motorens eksosmanifold til lyddemperen.
(5) Oksygensensorbosser: Baser som brukes til å installere oppstrøms og nedstrøms oksygensensorer.
(6) Oppheng/braketter: Komponenter som brukes til å feste hele katalysatorenheten til kjøretøyets chassis.
Disse komponentene er sveiset sammen for å danne en komplett TWC-sveiset sammenstilling.

2. Hovedsveiseprosesser
På grunn av de spesifikke materialene som brukes i TWC-sammenstillinger (for det meste rustfritt stål) og deres strenge krav, inkluderer de vanlig brukte sveiseprosessene:
(1) Gassskjermet sveising
MIG/MAG-sveising: Den mest brukte sveisemetoden med høy effektivitet og sterk tilpasningsevne. Pulserende MIG brukes ofte for å oppnå renere sveiser med lite sprut. Den er egnet for langsgående sømmer, periferiske sømmer og brakettsveising.
TIG-sveising: Gir høy sveisekvalitet og godt utseende, men er mindre effektiv. Den brukes vanligvis til støtskjøter med tynne ark og oksygensensorbosser der krav til forsegling og utseende er høye.
(2) Lasersveising
Fordeler: Lav varmetilførsel, minimal deformasjon, høy sveisehastighet, høyt dybde-til-bredde-forhold og høy automatiseringsevne.
Bruksområde: Brukes i økende grad til sveising av TWC-skall langsgående søm, og fungerer som et alternativ til tradisjonelle MIG-prosesser for å oppnå høyere produktivitet og sveisekvalitet.
(3) Plasmasveising
I likhet med lasersveising er det en sveisemetode med høy energitetthet og kan brukes som en alternativ løsning i visse bruksområder.
(4) Motstandspunktsveising
Brukes hovedsakelig til ikke-forseglede fester som braketter og kleshengere.

3. Tekniske utfordringer og kjernekrav
(1) Lufttetthet: Det mest grunnleggende og kritiske kravet. Enhver liten lekkasje kan føre til:
Overskuddsutslipp: Ubehandlede avgasser som slipper direkte ut i atmosfæren.
Feil oksygensensorsignaler: Påvirker kontrollen av luft-drivstoffforholdet, forårsaker økt drivstofforbruk og redusert motorytelse.
Støy: Gir en merkbar "susende" lekkasjelyd.
(2) Termisk deformasjonskontroll: Sveisevarme kan forårsake deformasjon av tynnveggede skall. Overdreven deformasjon kan påvirke monteringspassformen eller føre til ujevnt mattetrykk og skade det keramiske underlaget. Riktig inventar, sveisesekvens og prosessparametere er nødvendig for å kontrollere forvrengning.
(3) Høytemperaturbestandighet og korrosjonsbestandighet:
TWC driftstemperaturer kan nå opp til 1000°C, noe som krever at sveiser tåler langvarig termisk tretthet og oksidasjon.
Avgasser inneholder etsende elementer som svovel og klor, så sveiser må samsvare med korrosjonsbestandigheten til basismetallet.
(4) Unngå termisk sjokk på underlaget:
Keramiske underlag er svært følsomme for plutselige temperaturendringer. Overdreven eller konsentrert varmetilførsel under sveising kan forårsake mikrosprekker eller brudd. Det kreves streng kontroll av varmetilførsel og kjølehastighet.
(5) Materialkompatibilitet:
TWC-komponenter bruker vanligvis spesielle rustfrie stål (som 409L, 439, 441). Fyllmaterialer må samsvare med uedelt metallegenskaper for å sikre sveisemekanisk styrke og korrosjonsbestandighet.

4. Kvalitetskontroll og inspeksjon
For å sikre påliteligheten til TWC-sveisede enheter, utføres strenge inspeksjoner under produksjonen:
(1) In-line visuell inspeksjon: Automatiserte kamerasystemer kontrollerer sveisens utseende for underskjæring, sprut, konkaviteter og andre defekter.
(2) Lufttetthetstesting:
Helium massespektrometri: Gir høy presisjon lekkasjedeteksjon og brukes vanligvis til laboratorietesting eller prøvetaking.
Trykkreduksjonsmetode: Mer vanlig brukt på produksjonslinjer ved å sette trykk på monteringen og overvåke trykkendringer for å bestemme lekkasje.
(3)Dimensjonsinspeksjon: Utføres med målere eller CMM-er for å sikre at nøkkelinstallasjonsdimensjoner er i samsvar med designspesifikasjonene.
(4) Ikke-destruktiv testing:
Røntgeninspeksjon: Brukes til å oppdage interne sveisedefekter som porøsitet, slagginneslutning eller ufullstendig penetrering.
(5) Destruktiv testing:
Metallografisk analyse: Kutting og undersøkelse av sveisemikrostruktur for å vurdere sveisekvalitet.
Mekanisk testing: Evaluering av sveisestyrke, seighet og relaterte mekaniske egenskaper.

5. Utviklingstrender
(1) Automatisering og intelligens: Utstrakt bruk av sveiseroboter og automatiserte linjer forbedrer effektiviteten og konsistensen. Integrering av maskinsyn og sensorer muliggjør sanntidsovervåking og adaptiv sveisekontroll.
(2) Lett og kompakt design: Bruk av tynnere høyytelses rustfritt stål og optimaliserte strukturelle design for å redusere vekten og spare plass.
(3) Nye sveiseteknologier: Økende bruk av lasersveising og laser-buehybridsveising for høyere effektivitet og kvalitet.
(4) Modulær design: Integrering av TWC med GPF-er, lyddempere og andre komponenter i en enkelt sveiset enhet, og danner mer komplekse eksosetterbehandlingsmoduler.
