DPF Arbeidsprinsipp: Filtrering og regenerering
Å forstå DPF krever forståelse av de to kjerneprosessene:
1. Filtreringsprosess

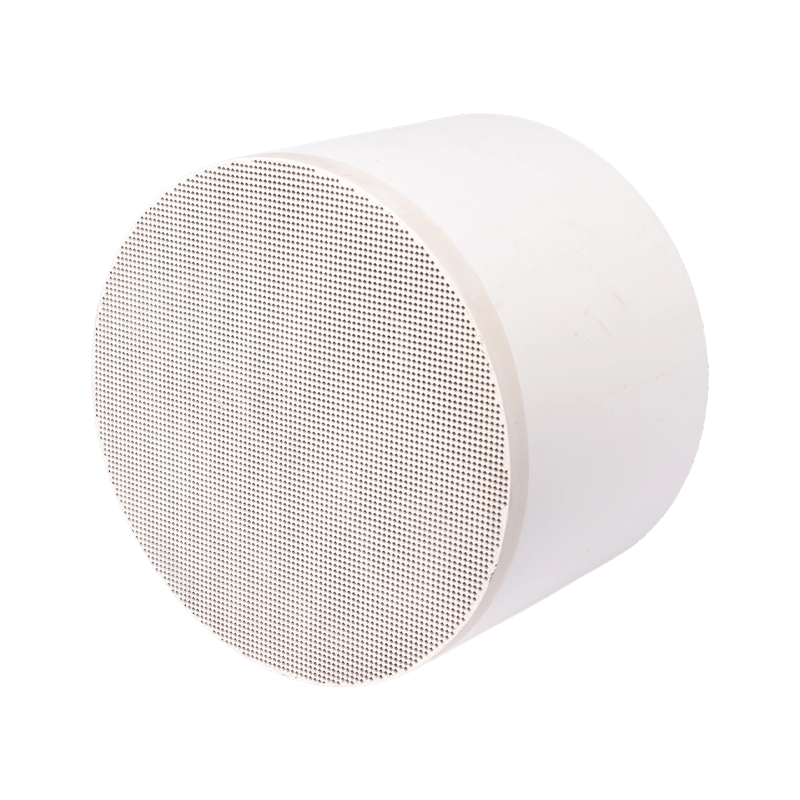

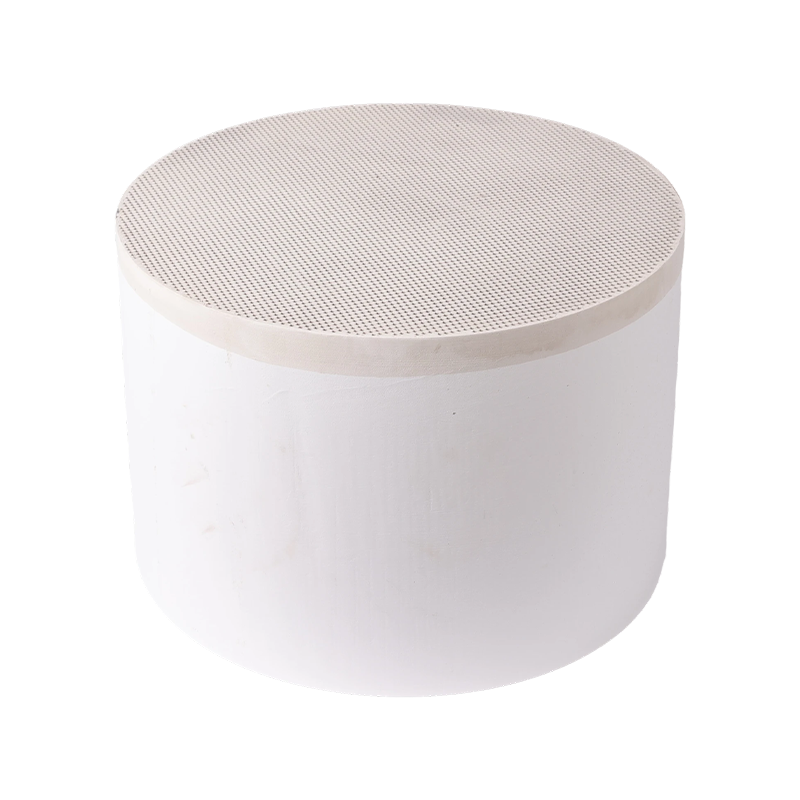

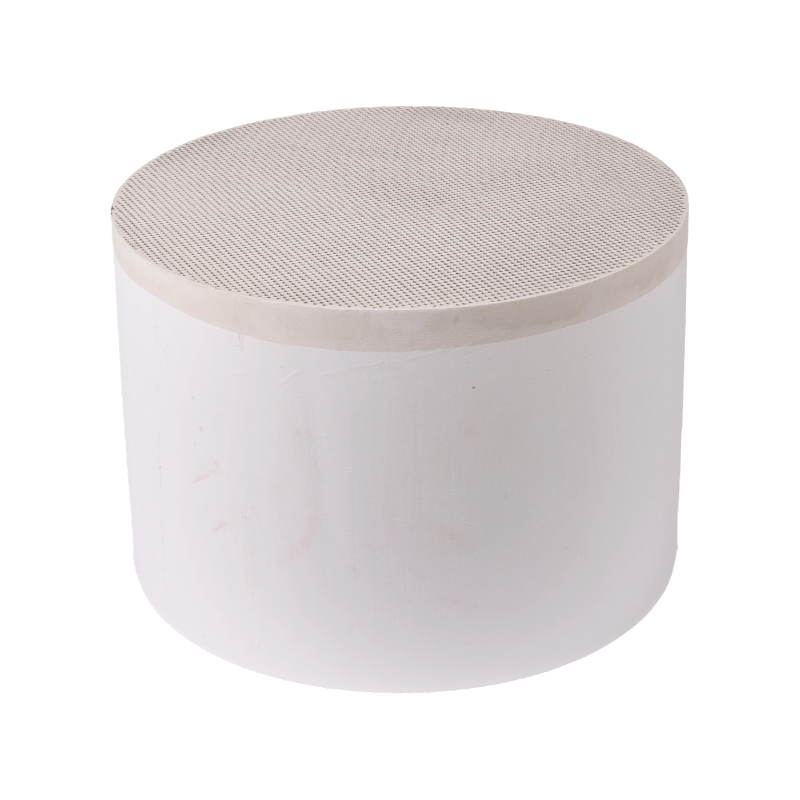

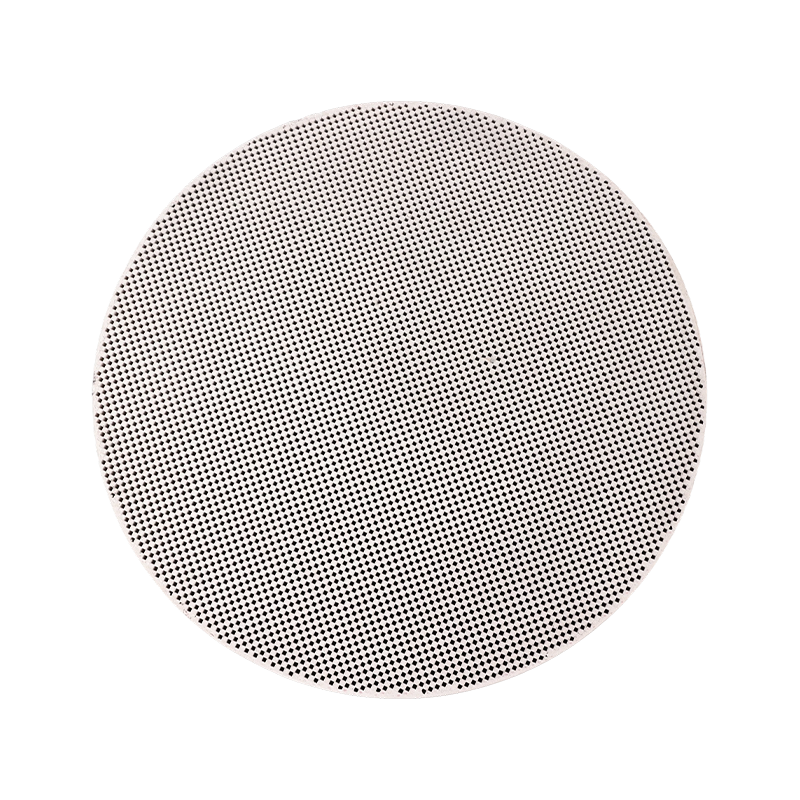

DPF-substratet er typisk en bikakestruktur laget av porøse vegger av silisiumkarbid eller kordieritt, med vekslende kanaler blokkert ved innløps- og utløpsenden.
Avgass blir tvunget til å passere gjennom de porøse veggene mellom kanalene.
Svevestøv er fanget på veggene fordi størrelsen er større enn diameteren til veggporene.
Denne prosessen er svært effektiv, med en sotfiltreringseffektivitet på over 95 %.
2. Regenereringsprosess
Dette er essensen av DPF-teknologi. Hvis sot bare samles opp, men ikke fjernes, vil partikler kontinuerlig samle seg, noe som får eksosmottrykket til å øke kraftig, noe som til slutt fører til motorfeil. Derfor må det oppsamlede partikkelmaterialet periodisk brennes av, en prosess kjent som regenerering.
Kjerneutfordring: Antennelsestemperaturen til ren sot er veldig høy (rundt 550–600°C), mens normale dieseleksostemperaturer, spesielt under bykjøring, kun varierer fra 150–300°C og ikke naturlig kan brenne av soten.
Katalysatorens rolle: Hovedformålet med DPF-katalysatoren er å redusere oksidasjonstemperaturen til sot betydelig gjennom kjemiske reaksjoner, slik at den kan brennes av innenfor det normale eksostemperaturområdet under motordrift.

Typer og sammensetning av DPF-katalysatorer
DPF-katalysatorer er ikke uavhengige enheter, men er integrert med DPF-substratet i form av et belegg. Det er tre hovedimplementeringsmetoder:
1. Katalysatorbelagt DPF
Dette er den vanligste typen, hvor katalysatorbelegget påføres direkte på de porøse veggene til DPF-substratet.
Underlag: Porøs silisiumkarbid eller kordieritt DPF.
Belegg: I likhet med DOC, brukes γ-aluminiumoksyd med stor overflate som basisbelegg.
Aktive komponenter:
Edelmetaller som platina og palladium: disse har vært mainstream-valg i tidlige og mange nåværende systemer.
Virkningsmekanisme:
Oksidasjon av NO til NO₂: Katalysatoren oksiderer NO i eksosen til NO₂. NO₂ er et sterkt oksidasjonsmiddel som reagerer med sot ved relativt lave temperaturer (~250–300°C): C 2NO₂ → CO₂ 2NO. Denne reaksjonen er nøkkelen til å oppnå passiv regenerering.
Direkte oksidasjon: Ved høyere temperaturer fremmer katalysatoren også den direkte reaksjonen mellom oksygen og sot.
2. Katalysator av drivstofftilsetningstype
I denne metoden er katalysatoren ikke belagt på DPF, men tilsatt direkte til drivstoffet i form av et metallbasert additiv.
Tilsetningsstoff: Vanligvis organometalliske forbindelser av cerium eller jern.
Prinsipp: Etter forbrenning kommer metallpartikler fra tilsetningsstoffet inn i DPF med eksosgassen og legges jevnt inn i det oppsamlede sotlaget. Under regenerering fungerer disse metallpartiklene som katalysatorer, og reduserer sotoksidasjonstemperaturen betydelig (ned til ~450°C).
Fordeler: Katalysatoren blandes jevnt med sot, noe som sikrer tilstrekkelig kontakt og høy regenereringseffektivitet.
Ulemper: Krever ytterligere lagrings- og injeksjonssystemer for additiv, øker kostnadene, og metalloksidaskerester samler seg i DPF, noe som krever periodisk rengjøring.
3. Katalytisk DPF
Dette er et konsept som er lett forvirret, men viktig. Det refererer til å integrere DOC-funksjonalitet og DPF-funksjonalitet i en enkelt komponent, det vil si å bruke en høydose-oksidasjonskatalysator (som platina eller palladium) ved innløpet til DPF.
Funksjon: Den kan oksidere CO og HC som en DOC og generere NO₂ for passiv regenerering, samtidig som den fanger opp partikler som en DPF.
Bruksområde: Vanligvis brukt i kompakte etterbehandlingssystemer der plassen er begrenset.

DPF-regenereringsstrategier
Tilstedeværelsen av en DPF-katalysator muliggjør følgende regenereringsstrategier:
1. Passiv regenerering
Prosess: Under normal kjøretøydrift, når eksostemperaturen når et visst nivå (f.eks. under motorveiskjøring), genererer DPF-katalysatoren kontinuerlig NO₂, som jevnt oksiderer den akkumulerte soten.
Egenskaper: Denne prosessen er umerkelig for sjåføren og er den mest ønskelige regenereringsmetoden. Det krever imidlertid tilstrekkelig eksostemperatur og koordinering med oppstrøms DOC for å tilføre NO₂.
2. Aktiv regenerering
Prosess: Når kjøretøyets innebygde datamaskin oppdager via differensialtrykksensoren at DPF er tilstrekkelig tilstoppet og passiv regenerering ikke er mulig, griper systemet aktivt inn.
Intervensjonsmetoder: Ved å forsinke drivstoffinjeksjon eller utføre etterinjeksjon, kommer uforbrent drivstoff inn i DOC, gjennomgår oksidasjon og produserer høytemperatur eksos over 600 °C, som deretter ledes til DPF, slik at sot raskt oksiderer med oksygen ved høye temperaturer.
Katalysatorens rolle: I denne modusen kan sot brennes av selv uten katalysator ved høye temperaturer. Tilstedeværelsen av katalysatoren senker imidlertid den nødvendige regenereringstemperaturen, forkorter regenereringstiden og reduserer drivstofforbruket.
3. Tjenesteregenerering
Prosess: Hvis kjøretøyet kjøres konsekvent under korte avstander eller lavhastighetsforhold, og forhindrer fullføring av aktiv regenerering, må spesialutstyr brukes av servicepersonell for å utføre tvungen regenerering.

Nøkkelutfordringer og hensyn
1. Askeakkumulering: Tilsetningsstoffer fra motorolje (som kalsium, sink, fosfor, svovel, etc.) produserer ikke-brennbar aske ved forbrenning. Asken tetter permanent DPF-kanalene, noe som forårsaker en gradvis økning i mottrykket. Dette er den ultimate begrensende faktoren for DPFs levetid og krever periodisk demontering, rengjøring eller utskifting (vanligvis etter flere hundre tusen kilometer).
2. Katalysatorforgiftning: Stoffer som svovel og fosfor kan forgifte katalysatorbelegget på DPF, og redusere dets katalytiske aktivitet.
3. Termisk styring: Temperaturkontroll under aktiv regenerering er kritisk. For høye temperaturer kan føre til at DPF-substratet smelter eller sprekker på grunn av termisk stress.
4. Drivstoffkvalitet: Drivstoff med høyt svovelinnhold kan alvorlig forringe katalysatorytelsen og generere økt sulfataske.
