Lite metallunderlag

Kjernestruktur og produksjonsprosess
1. Underlagsmateriale
Grunnmateriale: Vanligvis laget av Fe-Cr-Al (jern-krom-aluminium) legeringsfolie, en spesialisert høytemperaturbestandig legering.
Nøkkelegenskaper:
Høytemperatur-oksidasjonsmotstand: Ved høye temperaturer danner legeringsoverflaten en tett α-aluminiumoksid (α-Al₂O₃) beskyttende film som forhindrer ytterligere oksidasjon og korrosjon av underlaget.
Utmerket varmebestandighet: Materialet tåler langvarig eksponering for temperaturer over 1000°C.
Kontrollert termisk ekspansjonskoeffisient: Ved å legge til sporlegeringselementer kan den termiske ekspansjonskoeffisienten finjusteres for å forbedre strukturell stabilitet.
2. Produksjonsprosess
Foliebehandling: Fe-Cr-Al-legeringsfolien rulles til ønsket tykkelse, typisk mellom 0,03 mm og 0,08 mm.

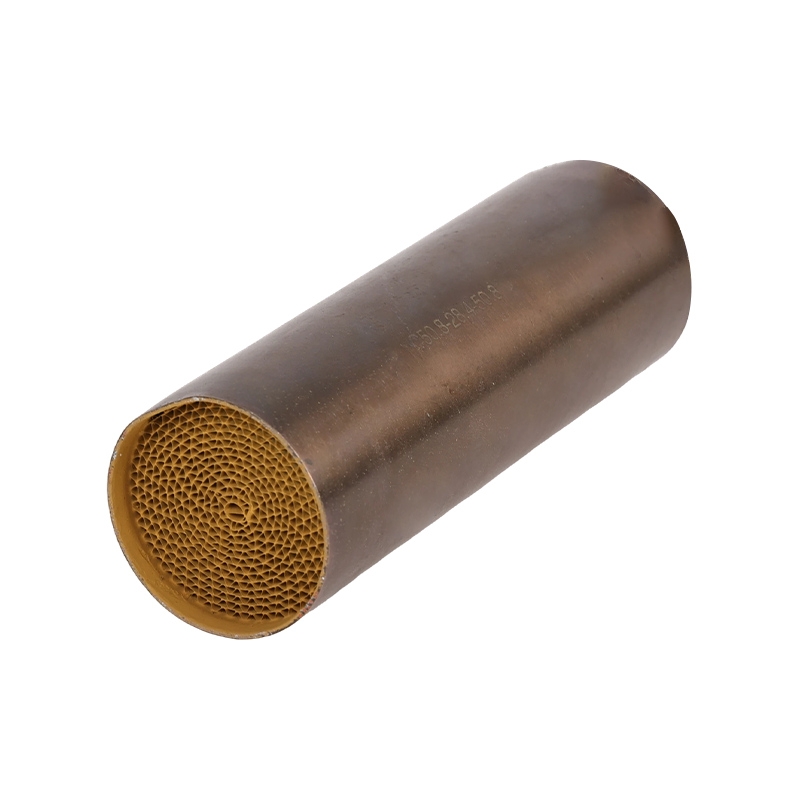

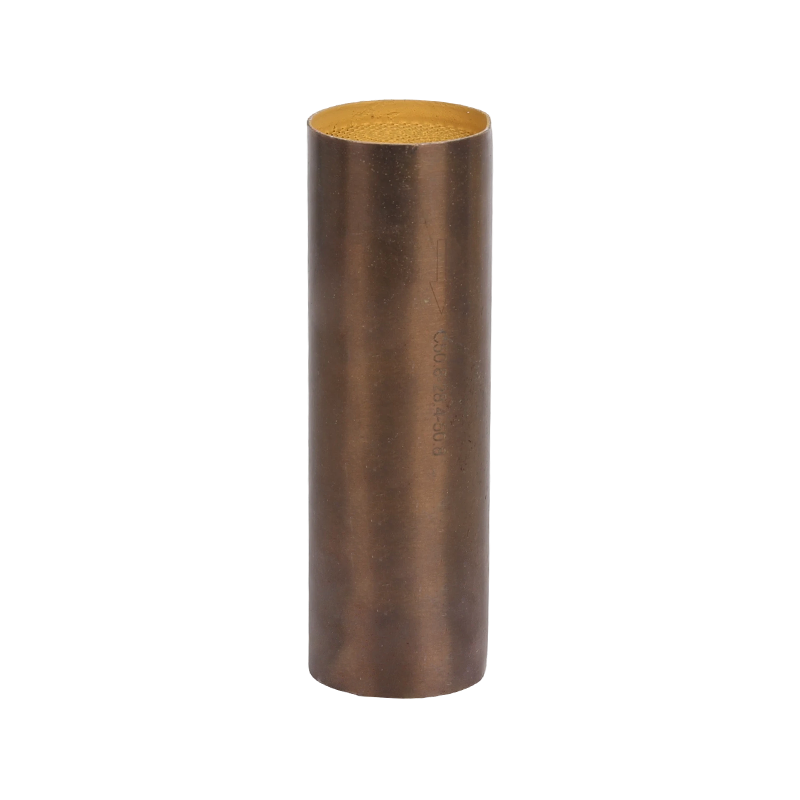

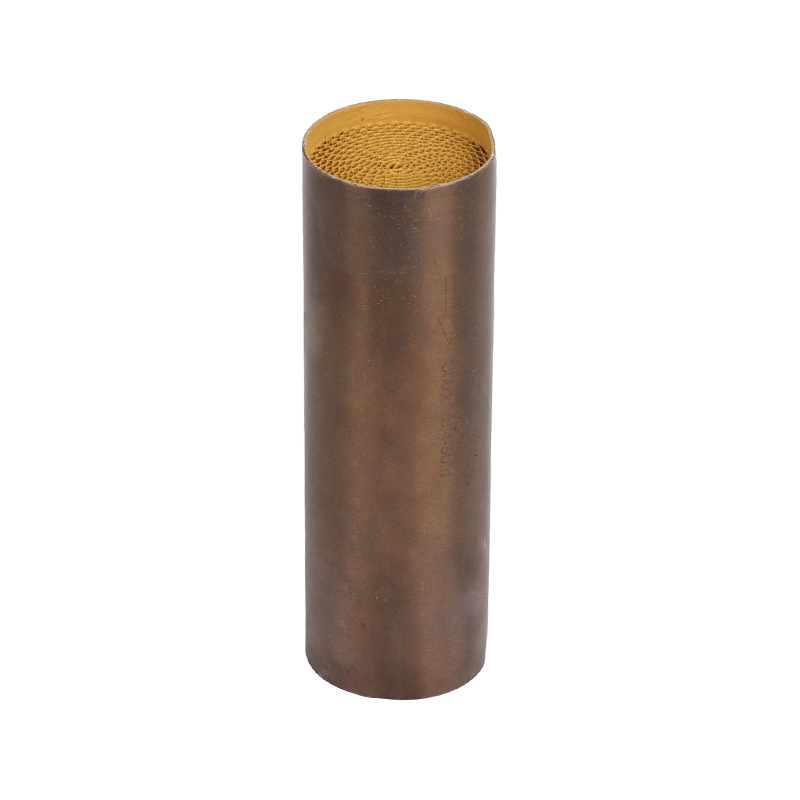

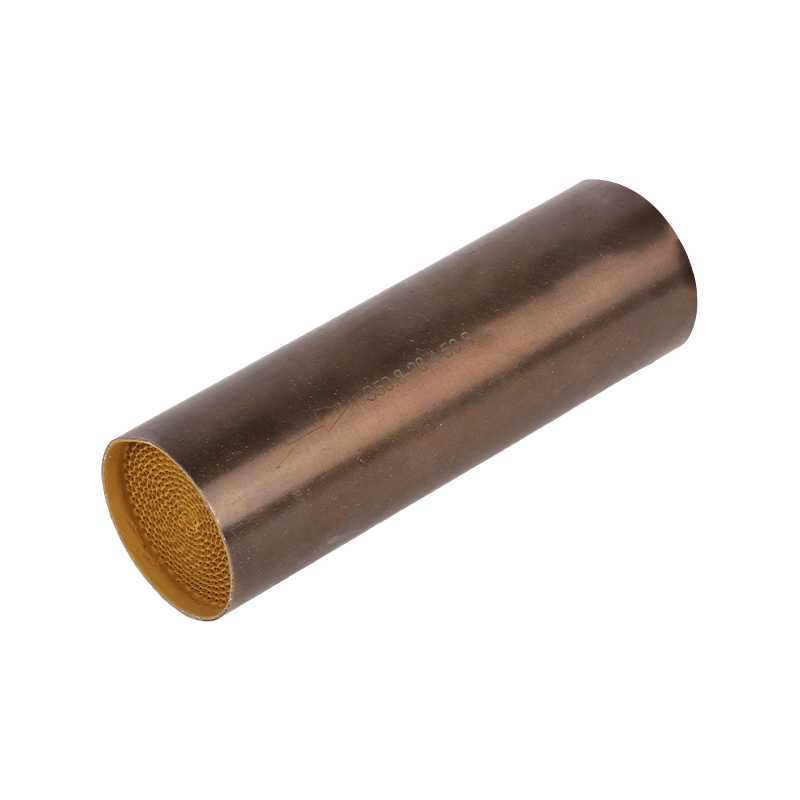

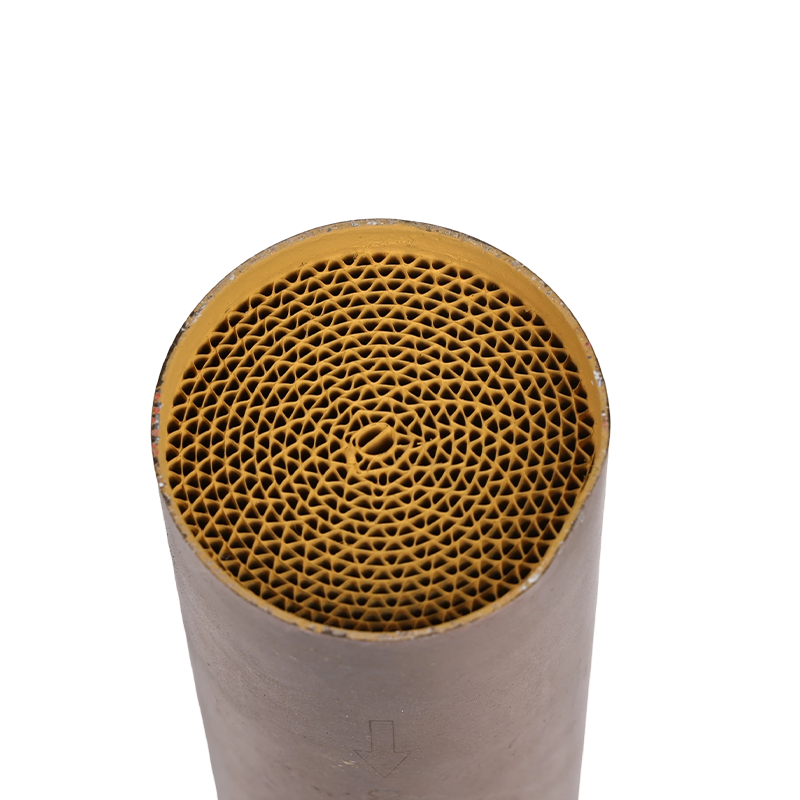

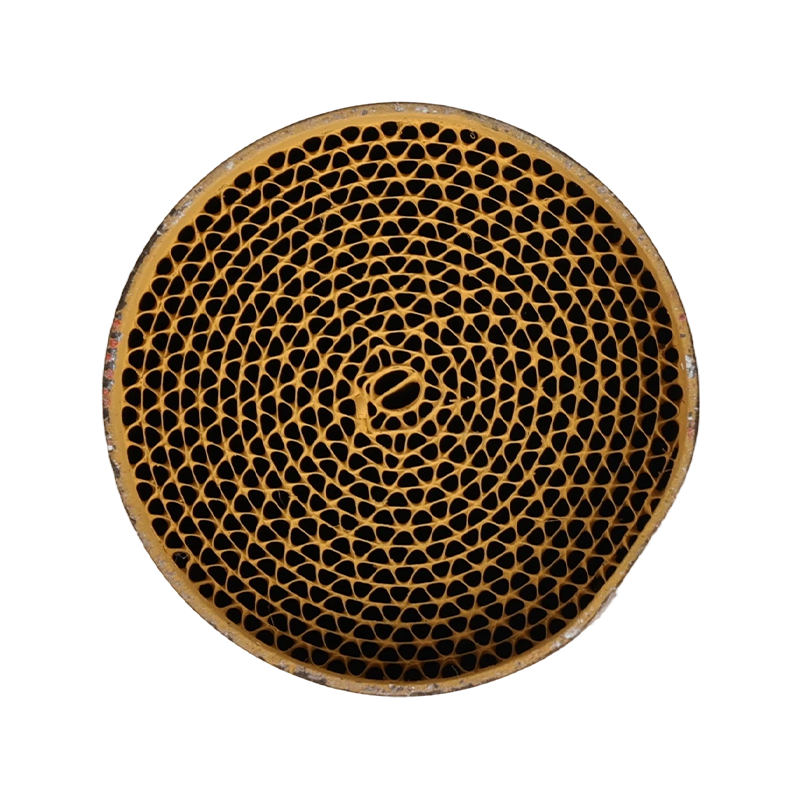

Forming og sveising: Folien formes vekselvis til korrugerte og flate lag, deretter viklet til sylindriske eller ovale strukturer. Kontaktpunktene er forbundet med høytemperaturlodding, og danner en robust bikakemonolit med mange parallelle kanaler.
Påføring av belegg: Fordi den metalliske overflaten er glatt og kjemisk inert, er direkte beleggvedheft vanskelig. Derfor gjennomgår folieoverflaten forbehandling – vanligvis høytemperaturoksidasjon eller sandblåsing – for å skape en mikroskopisk ru overflate. Alternativt kan et aluminisert lag på forhånd dannes for å øke adhesjonen til washcoat-laget.

Enestående fordeler med metallunderlag
Sammenlignet med tradisjonelle kordieritt-keramiske underlag, gir metallsubstrater følgende bemerkelsesverdige fordeler:
1. Eksepsjonell mekanisk styrke og slagfasthet
Fordel: I motsetning til keramikk sprekker ikke metallunderlag under vibrasjon, termisk stress eller fysisk påvirkning, noe som sikrer et høyt nivå av pålitelighet.
Bruksområde: Ideell for tøffe driftsmiljøer som motorsykler, terrengkjøretøyer og anleggsmaskiner.
2. Ekstremt tynn veggtykkelse og lav termisk masse
Veggtykkelse: Metallfolier kan være så tynne som 0,03 mm, mens keramiske underlag typisk har veggtykkelser på 0,1–0,15 mm.
Fordeler:
Lavt mottrykk: De tynnere veggene gir jevnere eksosstrøm og lavere motstand, noe som gagner motoreffekten.
Rask lysav: På grunn av den lave termiske massen og raske oppvarmingen av tynne metallvegger, kan katalysatoren nå lysavstengingstemperatur i løpet av sekunder etter en kaldstart. Denne funksjonen er avgjørende for å redusere utslipp under kaldstartfasen – den mest kritiske perioden for utslippskontroll.
3. Utmerket termisk ledningsevne
Fordel: Varme kan raskt overføres gjennom underlaget, noe som sikrer jevn temperaturfordeling og forhindrer lokal overoppheting som kan føre til katalysatorsintring og deaktivering. Forbedret varmeoverføring over underlaget fremmer også regenerering og akselererer katalytiske reaksjoner.
4. Overlegen termisk støtmotstand
Fordel: Metallunderlag tåler plutselige temperatursvingninger i eksossystemet – for eksempel raske overganger fra høyhastighetskjøring til tomgang eller under aktiv DPF-regenerering – uten strukturelle skader.
5. Høy designfleksibilitet
Fordel: Metallfolier kan vikles til forskjellige former (som koniske eller ikke-sirkulære tverrsnitt), noe som gir bedre utnyttelse av uregelmessig eksosplass og muliggjør mer kompakt systemdesign.

Ulemper og utfordringer med metallunderlag
1. Høye kostnader: Bruken av spesielle legeringsmaterialer og komplekse produksjonsprosesser – spesielt lodding – gjør metallsubstrater betydelig dyrere enn keramiske underlag.
2. Beleggvedheftsutfordringer: Å sikre at washcoaten fester seg godt til metalloverflaten samtidig som den opprettholder holdbarheten under intens termisk sykling og vibrasjon, er en stor teknisk utfordring under produksjon.
3. Høytemperatur-oksidasjonsgrenser: Selv om metallsubstrater gir utmerket varmebestandighet, kan langvarig eksponering for ekstremt høye temperaturer føre til at det beskyttende oksidlaget brytes ned, noe som fører til oksidasjon av underlaget eller pulverisering. Som et resultat forblir deres maksimale kontinuerlige driftstemperatur generelt lavere enn for keramiske materialer av høy kvalitet.

Kjerneapplikasjonsscenarier
På grunn av de nevnte fordelene og begrensningene, er metallsubstrater ikke universelt anvendelige, men yter eksepsjonelt godt på spesifikke områder der deres styrker kan utnyttes fullt ut:
1. Motorsykkelkatalysatorer
Krav: Motorsykkelmotorer genererer intense vibrasjoner, har begrenset installasjonsplass og er svært følsomme for vekt og eksosmottrykk.
Match: Den høye styrken, lette naturen, vibrasjonsmotstanden og den fleksible utformingen av metallunderlag gjør dem til en ideell passform for disse forholdene.
2. Tettkoblede katalysatorer
Krav: For å oppnå optimal kaldstart-utslippsytelse, installeres katalysatoren så nært motorens eksosmanifold som mulig. Dette området opplever ekstremt høye temperaturer og alvorlige termiske sjokk.
Match: Den raske lys-off-evnen og den utmerkede termiske støtmotstanden til metallunderlag gjør dem ideelle for nærkoblede applikasjoner, ofte brukt i kombinasjon med en nedstrøms keramisk hovedkatalysator.
3. Høyytelses- og sportsbiler
Krav: Disse kjøretøyene krever høy effekt (som krever lavt mottrykk) og rask gassrespons.
Match: De lave mottrykksegenskapene til metallunderlag bidrar til å maksimere motorytelsen og reaksjonsevnen.
4. Diesel oksidasjonskatalysatorer (DOC)
Krav: Dieselmotorer har relativt lave eksostemperaturer ved kaldstart; DOC-en må lyse raskt for å konvertere HC og CO mens den genererer NO2 for å støtte passiv regenerering av nedstrøms DPF.
Match: DOC-er av metall når driftstemperaturen raskere, noe som øker den generelle effektiviteten til utslippskontrollsystemet.
5. Variabel geometri og integrerte lyddemperkatalysatorer
Krav: Ved å utnytte sin strukturelle fleksibilitet kan metallsubstrater integrere katalytiske og lyddempende funksjoner eller formes for å optimalisere eksosgassstrømmen.
